氟碳漆是指以氟樹脂為主要成膜物質(zhì)的一種涂料，使用非常廣泛，具有極高的化學(xué)穩(wěn)定性，性能優(yōu)越效果好，有著很強的耐候性，一般市場上好的氟碳漆可以保持20年以上，可用于長期需要保護的建筑物內(nèi)外墻裝飾，特別是高層建筑、辦公大樓、居民住宅等外墻裝飾，還可以用于金屬面防腐，石油化工管道，鋼結(jié)構(gòu)表面，鐵路鋼橋，公路護欄，機械電力設(shè)施等多個領(lǐng)域。





外墻氟碳漆主要施工工藝及要點如下（僅供參考）



▍外墻新水泥砂漿墻面基層前處理



1. 砂漿疙瘩：用角磨機磨平。

2. 孔洞：用水泥沙漿填平。

3. 空鼓部位：敲除用水泥沙漿抹實。

4. 已發(fā)生開裂但不空鼓的基層：先用彈性膩子填縫，圍繞裂縫周邊滿批一道彈性膩子，利用其表面粘性貼網(wǎng)格布，并用批刀壓實。干透后，批刮第二道彈性膩子，彈性膩子總厚度至少為1.5mm。彈性膩子完成干透后，可進行下一道工序（找平膩子）或直接批刮細面膩子。

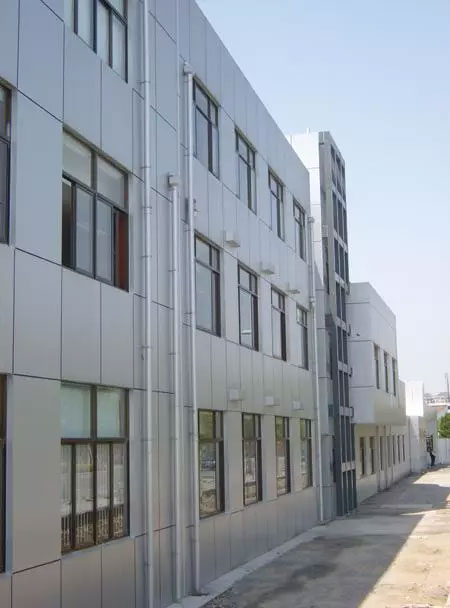

▍氟碳外墻分格縫的設(shè)定與切割



1. 分割縫的分割劃分在找平膩子施工前進行（這樣可避免在大面找平時膩子的接頭問題）。分割縫的深度、寬度、板塊大小和整體規(guī)劃設(shè)計好后，需與甲方溝通并達成一致。

2. 用墨斗按規(guī)劃設(shè)計要求彈出分割線，每條分割縫按縫寬彈2條線。

3. 用切割機開始切縫，切割時適當(dāng)用力抓緊切割機，手腕放松，沿墨線開始切割。

4. 用工具敲出兩條切縫線中間的混凝土沙漿。

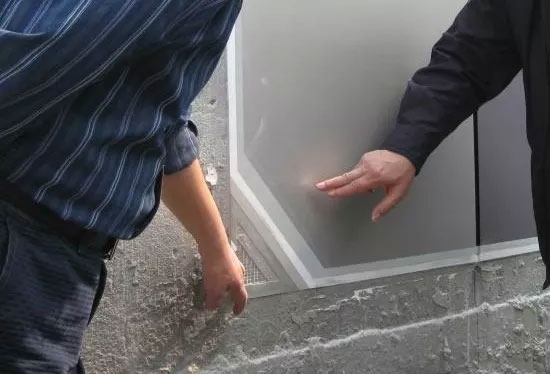

▍批刮找平膩子



1. 按分割板塊的長度和寬度，準備兩把鋁合金刮尺。

2. 用批刀在分割好的板塊上沿水平方向滿批一道膩子，用刮尺沿水平方向用力刮平，凹陷的地方用膩子填充修補再刮平。待其表干后，再沿垂直方向滿批膩子一道，然后用另一把刮尺沿垂直方向豎刮，若有凹陷，用找平膩子填充后再豎刮。若平整度仍達不到要求，重復(fù)上述步驟，直到滿足要求為止。

3. 工藝要求：每一次批刮厚度需≤10mm；完成后平整度要求：2米靠尺檢查，平整度誤差在＜1mm之內(nèi)。



▍批刮細膩子



1. 將氟碳漆專用細膩子甲乙組份拌和均勻。要求在2小時內(nèi)用完，必要時可加適當(dāng)清水調(diào)節(jié)稠度。

2. 滿批細膩子1～2遍，邊批邊按壓刮痕，兩遍間隔為4～6小時，每遍膩子層厚度約為0.5mm。

3. 干燥后用180～240目砂紙打磨膩子表面，打磨時注意保持膩子表面平面效果。





▍氟碳封閉底漆



1. 氟碳封閉底漆按照比例混合均勻后，需靜止15分鐘熟化。用噴槍吹干凈細表面的浮塵，開始刷涂氟碳封閉底漆一遍。干燥24小時打磨后，進入下道工序——點補光面膩子。

2. 注意事項：

2.1 氟碳封閉底漆混合均勻后應(yīng)靜止10～15分鐘熟化。

2.2 在刷涂氟碳封閉底漆之前，應(yīng)確保細膩子完全干透（至少在晴日下條件下風(fēng)干一天）。

2.3 當(dāng)天混合好的氟碳封閉底漆確保在8小時之內(nèi)用完。

2.4 氟碳封閉底漆的表面無需打磨，需干燥12～24小時（視氣溫情況）之后，才能開始下道工序。

2.5 自本工序開始，必須注意噴漆過程的成品保護。



▍光面膩子



1. 將光面膩子二組份按重量比混合均勻后，可以開始點補光面膩子。

2. 施工后光面膩子需干燥24小時之后采用400～600目砂紙打磨平整。完工后的表面應(yīng)光滑細膩，無刮痕，無砂痕。



▍氟碳底漆



1. 用150目的過濾網(wǎng)過濾到噴槍壺內(nèi)，上緊壺蓋。

2. 空壓機的壓力應(yīng)在0.2MPa～0.5Mpa之間。

3. 用噴槍吹干凈基面的浮灰后，開始噴涂作業(yè)。

4. 調(diào)試噴槍：調(diào)整噴槍的空氣流量、出漆量和噴霧幅寬，觀察噴出的漆膜干濕狀況（漆膜應(yīng)呈潤濕狀態(tài)而無流掛現(xiàn)象），并對噴槍作相應(yīng)調(diào)整。

5. 先橫向走槍一遍，注意噴涂圖形的搭接，即去槍和回槍的運行軌跡應(yīng)有三分之一的部分相互重疊。然后將噴嘴空氣帽轉(zhuǎn)動90度（使漆霧圖形呈水平），豎向噴涂一遍，這樣重復(fù)1～2個過程。

6. 底漆需至少干燥24小時后，用600目砂紙打磨到完全平整光滑為止。

7. 注意事項：

7.1 開罐后的底漆應(yīng)先用手電鉆攪拌均勻。

7.2 調(diào)整噴槍時，應(yīng)確保剛噴上的漆膜保持潤濕狀態(tài)而又不發(fā)生流墜。

7.3 噴槍槍嘴與基面正常距離為300±50mm；噴涂時，噴涂距離保持恒定是確保漆膜厚度均勻一致的重要因素；噴涂時噴槍必須與基面保持垂直或準垂直狀態(tài)；運行時保持平行，能使噴涂距離恒定。

7.4 噴槍的運行速度一般控制在30～60厘米/秒。



▍氟碳面漆



1. 用200目的過濾網(wǎng)過濾到噴槍壺內(nèi)，上緊壺蓋。

2. 空壓機的壓力應(yīng)在0.2MPa～0.5Mpa之間。

3. 噴涂過程及工藝流程與上述操作工藝相同。
